SR32
Maximum working pressure (bar) 500
Clamping force at 100 bar, using standard "L" type clamping arm
(kN) 3.4
Length of "L" clamping arm (mm) 75
Piston rod diameter (mm) 32
Piston diameter (mm) 40
Total cylinder stroke (mm) 22 / 35
Swing stroke (mm) 8
Clamping stroke (mm) 14 / 27
Piston clamping area (cm2) 4.52
Piston releasing area (cm2) 12.56
Clamping oil volume (cm3) 10 / 15.8 (relaxation)

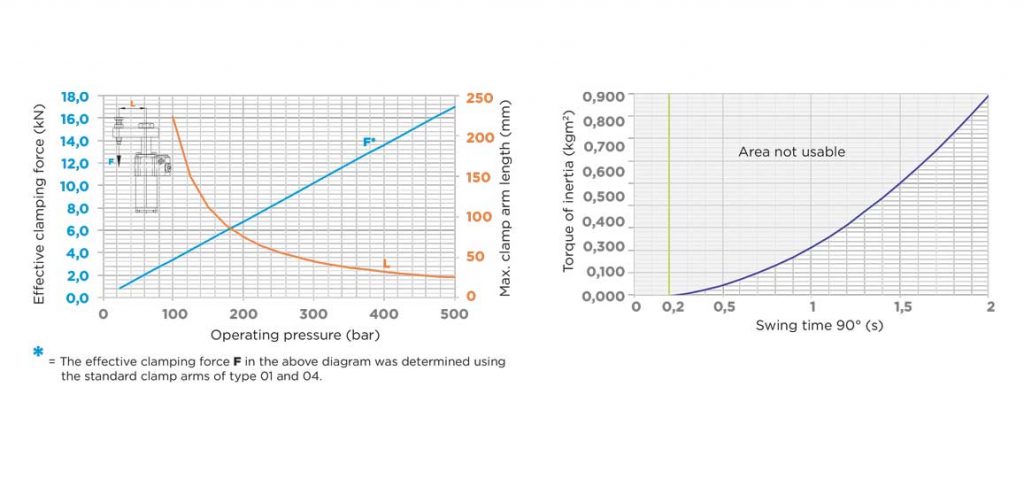

Oil volume (cm3) 27.6 / 4 Effective clamping force / Swing frequency
Clamping force at 100 bar, using standard "L" type clamping arm
(kN) 3.4
Length of "L" clamping arm (mm) 75
Piston rod diameter (mm) 32
Piston diameter (mm) 40
Total cylinder stroke (mm) 22 / 35
Swing stroke (mm) 8
Clamping stroke (mm) 14 / 27
Piston clamping area (cm2) 4.52
Piston releasing area (cm2) 12.56
Clamping oil volume (cm3) 10 / 15.8 (relaxation)
Oil volume (cm3) 27.6 / 4 Effective clamping force / Swing frequency
Cylinder body type:
Upper flange
Upper flange with integrated pneumatic valve
Lower flange
Available version:
Metal wiper
Upper flange
Upper flange with integrated pneumatic valve
Lower flange
Available version:
Metal wiper
